580KW柴油机车电站机并机柜电缆线电力电气图的原理：由手机充电气AC220V/DC24V，能提供电站机的管理模块所要效果电源线DC24V。电站机发动后由KA5沟通220V期间继电气效果一款 发动4g表现。柴油机车电站机的管理模块用4g表现二次回路把电站机的电流值、电阻值，速度，转动速度等电站机的各种各样参数设置4g表现反馈意见到的管理模块，由的管理模块发布汇编指令。   当柴油密度并网发同步三相异步电机开始后，把电邮到启闭柜上面的主母排。调控器根据系统软件软件监控视频实现肯定的条件开始汽油调控，初始化时调控，根据DC24V汽车继电元件内容输送精度预警。并网发同步三相异步电机调控器根据相端电压监控双回路，监控到提供万能漏电真空漏电断路器开始相端电压，调控器根据KA3汽车继电元件内容输送精度送电预警，合上主启闭断路，万能漏电真空漏电断路器送电后送电的警报灯亮。当调控系统软件软件可以分闸的同时，根据KA四分闸汽车继电元件内容输送精度分闸预警，主启闭万能漏电真空漏电断路器分闸，万能漏电真空漏电断路器分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主开关按钮柜
序号顺序	分类	参数金桥铜业跨接线的截面积大小	标准	量	公司
1	那么万能的式方框漏电断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	发交流电动空气能热泵机组空气能热泵机组调节器	HGM9510	只	2	众智
3	交流电电输出模块	BAC06A	只	2	众智
4	家庭型正中间接触器产品	HH52P    DC24V	只	8	正泰
5	中型中继电热器	HH52P AC220V	只	2	正泰
6	熔断机制器	RT14-20/6A	套	16	正泰
7	数字信号指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋纽	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	跨接铜排	TMY-60*6	米	2	国优
13	绝缘性子	半圆，红色的，M10	只	12	海坦
14	装修辅材		台	2	国优

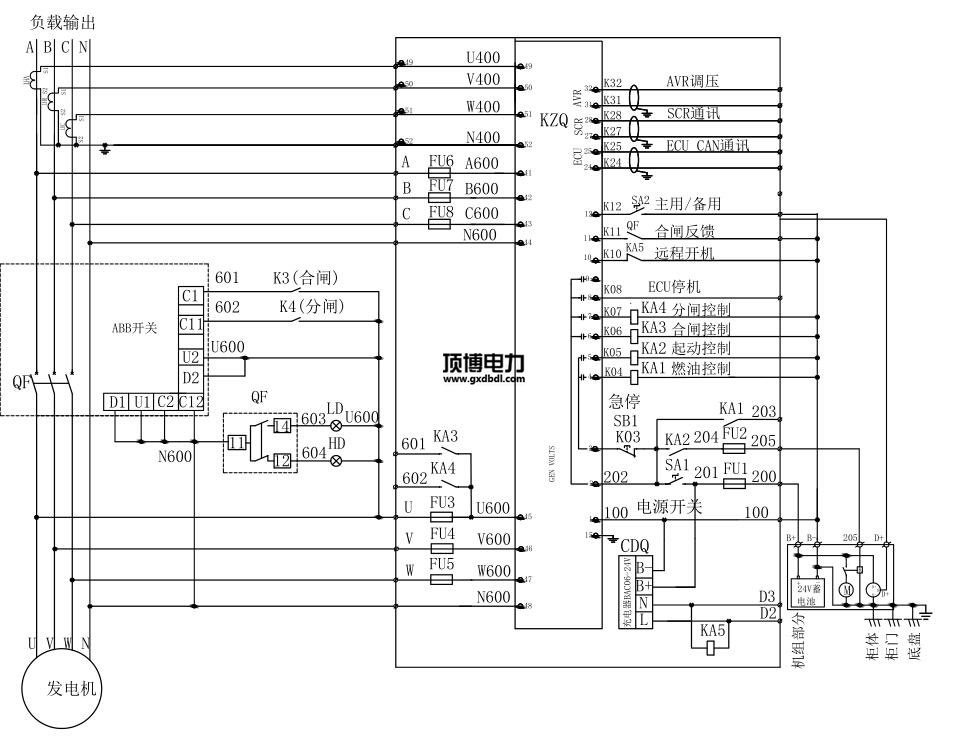

580KW柴油发电机并机柜线路电气图高清
