前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷液压油阀变频变频变频变速器器为机械设备制造单趟式变频变频变频变速器器，其购造如图是如图是。I号喷液压油阀变频变频变频变速器器基本由动力件、飞球、变频变频变频变速器气弹簧、齿轮传动这大部分和控制这大部分等形成。I号喷液压油阀变频变频变频变速器器的动力件为存在60°。锥面的动力盘。在动力盘的里侧有5个沿径向的半圆圈凹面。动力盘压紧在动力轴套上而各自组合成混合式，然后呢采用半圆键和紧锁螺母使其和喷液压油阀的凸轮轴轴连到。

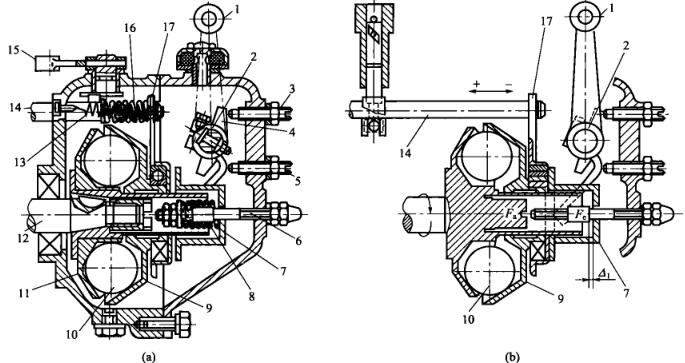

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  八个外径为25.4mm的飞球置放驱程盘的凹槽里，随驱程盘一块儿旋转。飞球同下侧为与定位轴线成45°锥面的转矩盘，转矩盘滑套在驱程轴套上。业务时飞球的离心式力目的在转矩盘上，其心轴分力Fa.将使转矩盘沿心轴旋转。套在转矩盘.上的旋转轮毂轴承和齿轮传动链板也跟着运动。齿轮传动链板上面套在泵油连接杆上，因泵油连接杆也跟着运动，因而改善泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
