本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油火力发同步电发动机组配电装置箱的帮助： 1、合适的分配原则能量。 2、方便快捷对电源线路的升降操作方法。 3、有较高的安全性耐火板分类，能客观事物的呈现三极管的导通工作状态。

项目名称：656KW汽油带发发电冷水机组单机配电箱主要元件明细清单
电气安装箱通常器件明细
顺序号	品牌	型号规格型号型号规格	工作单位	用户	厂
1	塑壳漏电断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发伺服电发动机组发动机组操纵器	HGM6110	只	1	众智
3	来发伺服电机转动速度操作器	C2002	只	1	孚创
4	直流电压电源适配器模块电源	DC24V	只	1	众智
5	小上面电磁阀元件	HH54P    DC24V	只	2	正泰
6	小规模之间继电嚣	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

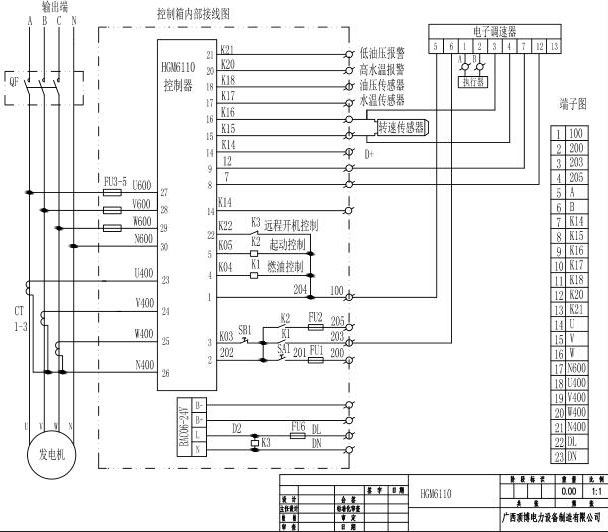

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.michiyang.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
